GL41H管道式球墨铸铁DN300法兰Y型过滤器 全面解析与选型指南

GL41H管道式Y型过滤器是工业管道系统中不可或缺的杂质过滤设备。本文围绕GL41H型号、球墨铸铁材质、DN300公称通径及法兰连接方式，详细介绍其结构特点、性能参数、应用场景及选型维护要点，为工程设计与采购人员提供实用参考。

一、产品概述

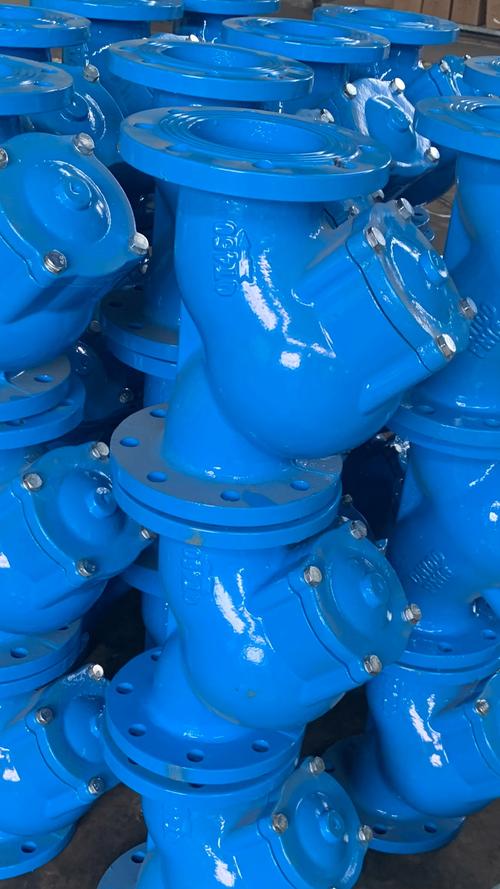

GL41H过滤器属于Y型（斜角式）管道过滤器，采用球墨铸铁铸造阀体，两端为法兰连接。工作时，流体通过滤网，杂质被截留在滤网内，清洁流体从出口排出。当需要清洗时，只需拆卸法兰盖，取出滤网即可。该产品广泛用于水、油、气及一般腐蚀性液体的管路，是保护阀门、泵、压缩机等设备免受杂质磨损的关键部件。

二、结构特点与工作原理

1. Y型设计：滤网斜置于管道中，角度通常为45°，与直通型相比，具有流通面积大、压力损失小、杂质沉积空间大等特点。
2. 球墨铸铁阀体：球墨铸铁（QT450-10等）兼具高强度、高韧性和良好的耐腐蚀性，抗拉强度≥450MPa，延伸率≥10%，比灰铸铁更适应管道震动与压力波动。
3. 法兰连接：符合GB/T 17241.6、EN 1092-2或ASME B16.1标准，DN300法兰外径约460mm，螺栓孔中心圆直径约410mm，8孔或12孔分布，密封面为RF突面。
4. 滤网：通常采用不锈钢（304/316）编织网，精度从10目到120目不等，可按需定制。滤网面积是进口截面的3-5倍，确保低压损。
5. 排污口：可加装丝堵或排污阀，便于定期排放沉积物。

三、主要技术参数（参考值）

• 型号：GL41H-16/25（16bar或25bar）
• 公称通径：DN300（12英寸）
• 适用温度：-20℃ ~ 120℃（丁腈橡胶密封）或-20℃ ~ 250℃（金属缠绕垫片）
• 压力损失：≤0.05MPa（洁净滤网）
• 过滤精度：常见30目-80目（0.6~0.2mm）
• 试验压力：壳体强度1.5倍公称压力，密封1.1倍

四、应用场景

DN300大口径Y型过滤器多用于：

- 市政供水及污水处理厂主干管网
- 工业循环冷却水系统、消防管路
- 石油化工原料输送管线（配防爆型）
- 船舶压载水、海水淡化预处理
- 中央空调冷冻水与冷却水系统
特别适合需要频繁清洗或杂质含量较高的工况，如河水、井水作为水源的管道。

五、选型与安装注意事项

1. 选型依据：管道介质、温度、压力、流量及允许压损；过滤精度根据下游设备要求（如换热器管束间隙）确定。
2. 安装位置：通常安装在泵、压缩机、流量计、换热器之前，或控制阀之后。Y型过滤器可水平或垂直安装，但推荐水平安装，滤网朝下，便于排污。
3. 流向：阀体上标注有流向箭头，务必按箭头方向安装，否则滤网易脱落且起不到过滤作用。
4. 支撑与旁路：DN300可能较重（约60-80kg，满水更重），须设置支架；建议加装旁路，便于清洗时不停产。
5. 维护：定期检查进出口压差，当压差超过0.1MPa时清洗滤网；拆卸法兰盖前先泄压、排空液体。

六、常见问题快问快答

Q：球墨铸铁过滤器能否用于蒸汽？
A：GL41H一般用橡胶或四氟密封，最高250℃，不建议用于高温蒸汽。蒸汽管道应选铸钢或铬钼钢材质。

Q：DN300钢制与铸铁过滤器选择？
A：铸铁耐腐蚀且成本低，适用于水、盐水等；铸钢（WCB）用于高压及高温（≥250℃），现场焊接需要时也用铸钢或碳钢。

Q：法兰螺栓等级与拧紧顺序？
A：通常配8.8级螺栓，螺母带垫圈。拧紧按对称交叉顺序，分2~3次拧至设定扭矩，避免橡胶密封垫片不均漏失。DN300螺栓扭矩推荐200~240 N·m（不考虑润滑剂影响），以厂商同轴密封要求为准。

Q：流量太小或过滤面积不足？
A：怀疑规格选小，可在过滤器前端流量设计时参考截面积1.5倍流速在1.5~3 m/s之间。也可并联增加过滤器或用更大口径、直通或T型替代。

七、

正确选型和使用DN300球墨铸铁法兰Y型过滤器能显著降低管道杂质对所有下游设备的危害。结合工况匹配厂家规定的压力、温度及制造标准，选用如QT450-10、SUS304滤网、环氧树脂防腐来保证产品寿命。订货时需注明公称压力、滤网精度、排污方式与防腐要求。
